2026工程图纸识别革命，7大类型实战解码与避坑指南
凌晨三点,项目部微信群炸开了锅，施工方把M6螺纹孔加工成了M8，导致整条产线设备无法安装，问题根源不是工人失误，而是结构工程师发出的PDF版图纸中，零件图与装配图版本号不一致，现场施工人员误用了旧版零件图，这个价值180万的教训，暴露出工程图纸管理中最致命的痛点——类型识别混乱与版本控制失效。
工程图纸的本质是技术语言的可视化载体,在智能制造与BIM技术深度渗透的2026年，图纸早已不是简单的线条集合，而是承载着几何信息、工艺要求、材料属性、质量标准的数字化知识库，精准识别图纸类型，已成为工程师、项目经理、施工主管、质检人员的底层生存能力。
工程图纸的七大核心类型与识别密码
工程图纸体系按专业领域与表达目的,可划分为七大核心类型，每类图纸都有其独特的图面语言与信息架构。
零件图：制造单元的DNA图谱 零件图是描述单个零件制造要求的法定文件，识别关键有三：标题栏中的"零件图"字样、明细栏内单一物料行、图面主视图旁的材料代号，2026年主流零件图已集成MBD（基于模型的定义）技术，三维模型中直接嵌入PMI（产品制造信息）标注，新手最易混淆的是零件图与组合件图——记住铁律：零件图只有一个物料编码，且不会出现"配作""组合后加工"等工艺说明。
实战案例：某汽车零部件供应商曾将转向节零件图中的对称度公差0.05mm误读为0.5mm，导致2000件废品，问题出在CAD图层管理中，公差标注层被意外关闭，PDF输出时信息丢失，解决方案：强制使用DWG原生文件流转，并启用Autodesk Vault版本锁定。
装配图：系统集成的作战地图 装配图的核心价值在于揭示零件间的相对位置与连接关系，识别标志包括：明细栏中多行物料清单、序号球标、剖视图中展现的装配界面，2026年高端装配图已普遍采用爆炸视图+AR叠加技术，通过PTC Vuforia平台可直接在平板端进行虚拟拆装，关键门道在于识别装配工艺要求：如"配钻""组合加工""热装"等特殊说明，这些直接决定生产排程。
工艺图：制造过程的导演脚本 工艺图常被误判为"二级图纸"，实则它是连接设计与生产的桥梁，锻造图、铸造图、焊接图、钣金展开图均属此类，识别特征是技术条件栏中的工艺参数：锻造余量、拔模斜度、焊接符号、折弯扣除量，2026年智能工艺规划系统已能自动识别CATIA中的工艺特征，生成带工艺余量的三维模型，焊接图的识别难点在于ISO 2553与GB/T 324标准符号的差异，建议工程师随身携带符号速查卡。

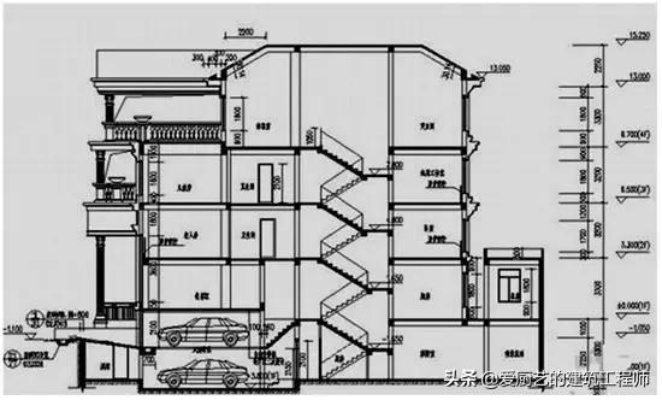

土建专业图：建筑体的法律文件 涵盖建筑、结构、给排水、电气、暖通五大专业，识别要点是图签栏中的注册工程师盖章与执业印章编号，2026年BIM审图系统已能自动比对模型与图纸一致性，但现场仍需识别关键标注：结构图中的配筋符号、建筑图中的标高符号、电气图中的回路编号，一个典型坑点是结构平面图中的"板面标高"与建筑图中的"完成面标高"常相差50mm装饰层厚度。
管道轴测图：空间管线的三维投影 管道轴测图（俗称ISO图）是施工安装的直接依据，识别标志：45°斜投影、管段编号、焊缝编号、支吊架定位尺寸，2026年SmartPlant Isogen已能自动生成带材料统计的ISO图，但现场工程师必须会识别图中WPS（焊接工艺规程）编号与NDT检测要求，关键门道：ISO图中的"北向箭头"必须与现场建筑北向一致，否则会导致管线碰撞。
电气原理图：能量流动的逻辑表达 识别特征：标准电气符号、线号、端子号、PLC地址，2026年主流设计已采用EPLAN Electric P8实现原理图与接线图联动，但工程师仍需识别图中"备用线""屏蔽层接地"等隐性要求，常见误区：将原理图中的虚线框"隔离变压器"误认为实体柜体，导致配电室空间规划不足。
场地平面布置图：工程组织的空间战略 这类图纸决定项目物流效率与安全边界，识别重点：塔吊覆盖半径、材料堆场、临时用电布置、消防通道，2026年主流应用是BIM 4D模拟+无人机实景建模，但核心识别能力在于解读图中的"动线分析"与"危险源标识"，某地铁项目曾因未识别出平面图中"高压线限高区"标识，导致桩机臂架触电事故。
2026年图纸识别三大技术革命
AI辅助识图：基于深度学习的图纸分类器已能达到98.7%识别准确率，上海建工集团2026年1月部署的"图智云"系统，可自动识别图纸类型并提取关键参数，将审图效率提升4倍，但AI的盲区在于工艺性标注的语义理解，仍需人工复核。
区块链版本控制：深圳某EPC项目试点基于Fabric的图纸存证系统，每次版本变更自动生成哈希指纹，彻底杜绝版本混乱，识别技巧：查看图纸右下角二维码，扫码后链上记录应显示完整的版本树与签发人数字签名。
AR现场叠加：通过HoloLens 2将BIM模型与实体结构叠加比对，可实时识别图纸与现场偏差，2026年3月广州某商业综合体项目应用此技术，提前发现87处管线碰撞，节约返工成本超300万元。
高频踩坑点与急救方案
坑点1：图幅比例陷阱 某项目钢梁长度现场实测与图纸不符，核查发现图纸标注比例"1:100"实为打印缩放比例，非制图比例，急救方案：永远以标注尺寸数字为准，禁用比例尺直接量取。
坑点2：材料代号混淆 Q355B与Q355NB虽一字之差，冲击温度要求相差40℃，急救方案：建立材料代号速查数据库，对接钢厂API自动核验质保书。
坑点3：焊缝符号误读 "焊脚尺寸8mm"与"焊缝厚度8mm"概念完全不同，急救方案：强制使用三维焊接标注插件，自动生成焊缝明细表。
实战派图纸管理SOP
- 接收核验：收到图纸首先检查图签栏的"专业""版本""日期"三要素，使用Bluebeam Revu进行PDF图层完整性校验。
- 分类归档：按"专业-类型-版本"三级目录存储，文件名强制格式：项目代码_专业代码_图纸类型_版本号_日期.dwg。
- 变更追踪：使用Excel Power Query建立图纸版本日志，关键变更项用条件格式高亮。
- 现场交付：只提供带水印的PDF，禁用原生DWG；移动端通过BIM 360 Field访问，离线缓存自动过期。
FAQ：工程师最关注的五个细节问题
Q1：如何快速判断一张图纸是零件图还是组合件图？ A：查看明细栏，若只有一个物料行且材料栏填写具体牌号，必是零件图；若出现"焊接件""装配体"字样且材料栏为空，则为组合件图。
Q2：PDF图纸中的标注为何经常错位？ A：2026年主流CAD软件已支持PDF参考底图动态关联，但转换时字体映射表若缺失SHX字体，会导致标注文字使用替代字体而错位，解决：强制使用DWF格式或嵌入全部字体。
Q3：土建图纸中"建施""结施""设施"有何本质区别？ A：建施表达空间与装饰，结施表达承重结构，设施表达设备基础与留洞，关键识别：结施图中出现"配筋"二字，设施图中出现"预埋件"。
Q4：电子版图纸法律效力如何认定？ A：根据2026年3月1日实施的《建设工程电子文件归档标准》，带CA数字签名的DWG文件与纸质图纸具有同等效力，但必须通过住建部"全国建筑市场监管公共服务平台"备案。
Q5：移动端看图软件为何丢失标注信息？ A：移动端APP多为轻量化查看器，不支持自定义对象与代理图形，解决：在PC端使用EXPORTTOAUTOCAD命令炸开所有自定义对象后再分发。
从识图到用图的思维跃迁
真正的图纸高手,眼中看到的不是线条，而是制造过程、安装场景、质检要点，当你能对着一张装配图，在脑海中模拟出零件从毛坯到成品的加工路径，预判出装配干涉点，识别出供应链风险，你就完成了从"识图"到"用图"的质变，2026年的工程战场，图纸是武器，识别能力是枪法，而系统性的图纸思维才是战场生存法则。
