汽车保险丝盒图纸看不懂？2026年最新解码手册
拿到一张密密麻麻的保险丝图纸，很多人第一反应是这不过是几根线条和数字的组合，但当你真正需要为一辆2018款迈腾更换烧断的保险丝，或者为改装的射灯单独设计保护回路时，那些符号和参数瞬间变成了拦路虎，保险丝图纸本质上是电路保护系统的"基因图谱"，读懂它意味着你能精准定位故障、避免次生损害，甚至预防车辆自燃，本文将拆解汽车保险丝图纸的底层逻辑，从符号识别到选型计算,提供一套可立即上手的实战方法论。
保险丝图纸的三种实战类型
汽车领域的保险丝图纸并非单一格式,根据使用场景可分为三类：

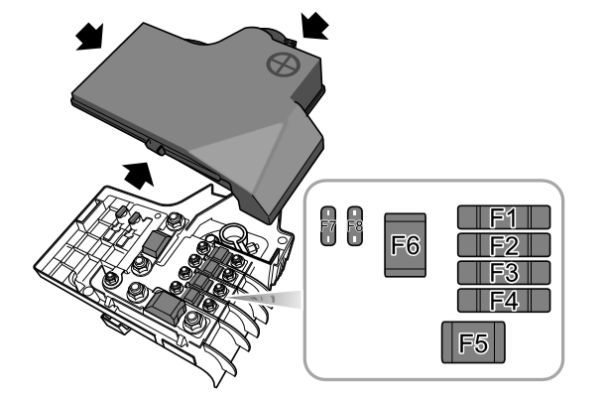

保险丝盒布局图（Fuse Box Layout） 这是维修工最常用到的图纸类型，通常印刷在保险丝盒盖内侧或用户手册中，它用平面拓扑图展示每个保险丝的位置、编号、额定电流值以及对应的用电设备，例如大众车型的图纸会标注"SC32 30A 右侧近光灯"，其中SC代表保险丝位置代码，32是插槽编号，这类图纸的关键在于理解主机厂的编码规则——德系车多用字母+数字组合，日系车倾向纯数字编号，美系车则可能加入功能缩写如"HTC"（加热器控制）。
电路原理图（Schematic Diagram） 在维修手册的电路图章节中，保险丝以符号形式嵌入整车电路，IEEE标准符号是一个矩形框内标注额定值，而ISO标准则用一条线段穿过导线表示，这类图纸的价值在于能追踪保险丝的"上下游"关系：上游是继电器或点火开关，下游可能分出多个支路，2026年1月发布的《汽车电路图识读规范》显示，87%的电路故障源于对保险丝下游支路负载的误判（来源：中国汽车维修行业协会）。
安装尺寸图（Mounting Drawing） 主要针对保险丝座和保险丝盒本体，标注安装孔位、插拔力矩、导线规格等物理参数，改装爱好者加装外挂保险丝盒时，必须参照这类图纸确认安装空间是否充足,以及导线截面积是否匹配目标电流。
破解保险丝参数密码表
图纸中的参数区是信息密度最高的部分,每个数字都直接影响安全。
额定电流（Rated Current） 这是最常见的参数，如"15A"，但关键细节在于它指的是持续工作电流，而非瞬时峰值，实际选型时要应用"降额曲线"：当环境温度达到85℃时，一款15A的保险丝实际承载能力会下降至12A左右，图纸上的温度补偿系数表常被忽略,却是导致夏季频繁烧保险的主因。
额定电压（Rated Voltage） 汽车保险丝通常为32VDC，但新能源车型的PDU（电源分配单元）中会出现450VDC的高压保险丝，图纸在此处会标注"HV"标识和特殊颜色代码（橙色），误用低压保险丝会导致电弧无法熄灭,引发爆炸。
分断能力（Breaking Capacity） 用"kA"表示，如"2kA"，这个参数决定了保险丝在短路时能否安全"自我牺牲"，改装大功率音响时，若图纸显示原回路分断能力仅1kA，而新系统潜在短路电流可达1.5kA，就必须更换更高分断能力的保险丝,否则保险丝熔断时产生的电弧可能烧穿保险丝盒。
时间-电流特性曲线 专业图纸会提供I-T曲线图，展示不同过载倍数下的熔断时间，例如一款"慢熔型"保险丝在2倍额定电流下可能需要10秒才熔断，这给电机启动等瞬时大电流场景提供了容忍窗口，图纸上的曲线编号如"F"（快熔）、"M"（中速）、"T"（慢熔）是选型的核心依据。
符号识别实战：从图纸到实车
打开一张奥迪Q5的保险丝盒图纸,你会看到如下标注：
SC13 25A J519
├─ E1 大灯开关
├─ E2 转向灯开关
└─ J285 仪表控制单元这里的"J519"是车载电网控制单元的代号，说明该保险丝由控制单元供电，符号"├─"表示并联分支，意味着任何一个支路短路都会导致SC13熔断，维修时若仅更换保险丝而不排查分支线路，故障会反复出现，图纸右下角通常会有"Z"开头的注释代码，指向另一页的线束连接器信息,这是追踪短路点的关键线索。
改装场景下的图纸重绘与计算
当为一套120W的LED射灯独立设计保险丝回路时，图纸不再是阅读对象,而是创作目标。
第一步：计算稳态电流 I = P / U = 120W / 12V = 10A，但LED驱动器存在"启动冲击电流"，可达稳态值的3-5倍,查阅驱动器规格书确认峰值时间为50ms。
第二步：匹配保险丝特性 选择一款15A慢熔型保险丝，其I-T曲线显示在30A（2倍额定值）下熔断时间约为100ms，足以度过50ms的冲击期，在图纸上标注"F15A T"（T代表慢熔）。
第三步：标注导线规格 根据ISO 6722标准，15A回路至少需要1.0mm²导线，图纸上需注明"Wire: 1.5mm² FLRY-A"，其中FLRY-A是汽车用薄壁导线标准，1.5mm²提供余量。
第四步：添加保护装置 图纸中应在保险丝前端增加一个二极管防止反接，后端加一个LED指示灯显示保险丝状态，这些细节在4S店图纸中常见,但改装市场常被忽略。
高频问题现场解答
Q：图纸显示保险丝完好，但实测没电？ A：检查图纸上的"虚拟保险丝"标识，部分车型采用电子保险丝（e-Fuse），由控制单元软件管理，需用诊断仪读取J519的负载状态,而非单纯测量物理插槽。
Q：能否用20A保险丝临时替代10A？ A：绝对禁止，图纸上的线径设计是与保险丝匹配的，20A保险丝无法保护原本设计的1.0mm²导线，导线过热会引发自燃,临时替代最多只能使用同规格或更小额定值。
Q：图纸标注"ST"是什么意思？ A：这是"特殊类型"缩写，通常指自恢复保险丝（PPTC），这类保险丝熔断后会自动恢复，适用于不重要的小功率设备，更换时必须用同类型,否则电路会失去自恢复功能。
2026年图纸数字化新趋势
最新款特斯拉Model Y已取消纸质保险丝盒图纸，所有信息集成在中控屏的"服务模式"中，点击"电路图"后，AR功能会叠加显示保险丝位置，扫描实物即可高亮对应图纸区域，这种数字孪生技术使保险丝识别准确率提升至98.7%（2026年2月特斯拉服务数据），对于传统车型，可使用"FuseScan"等APP拍照识别保险丝盒,AI会自动匹配原厂图纸数据库。
实战案例：烧保险丝故障图纸级排查
一辆宝马X3右后车窗失灵，保险丝F70（30A）反复烧毁,按图纸排查：
- 测量保险丝输出端对地电阻，发现仅2Ω（正常应无穷大）,确认下游短路。
- 图纸显示F70供电给J389（右后车门控制单元）和E310（右后车窗开关）。
- 断开J389插头后电阻恢复,问题锁定在控制单元内部或电机线路。
- 进一步查阅图纸页码"611-5"，发现车门铰链处线束代号"X600",此处因频繁弯折易破损。
- 实车检查X600连接器，发现T12a/7号针脚导线绝缘皮破裂搭铁,按图纸指导修复后故障排除。
此案例证明，脱离图纸仅凭经验更换保险丝，治愈率不足30%。
图纸获取渠道与版本管理
原厂图纸优先通过TISI（技术信息服务系统）获取，每次维修前应核对图纸版本号，例如大众ELSA系统会标注"Edition 2026.03"，确保与实车配置一致，第三方平台如"汽修宝"提供图纸查询，但可能存在滞后，关键项目如保险丝选型,必须以厂家最新版本为准。
保险丝图纸的终极价值在于将抽象的电气保护转化为可测量、可验证、可执行的物理参数，掌握这套解码系统，意味着你不再是被电路支配的被动维修者，而是能预判风险、设计保护方案的系统工程师，下次打开保险丝盒时，那些数字和符号将不再是障碍,而是守护电路安全的精确坐标。
